画地の面積

概 要
    • 連続結線で登録した「線番or線名」を指定し、面積を計算します。
    • 498角形まで計算できます
    • 連続結線の構成点入力(複数選択可)
    • 入力データ(点番・点名)を記録簿に記録し、後日そのデータを表に一括入力することができます
    • 記録簿に、「座標法による面積計算書」と「辺の点間距離・方向角」の2種類を記録することができます
    • Excel形式の面積計算書、距離表の出力が可能です
      計算処理後に下図の画面が表示されます。青枠内の[名前を付けて保存]で保存してください。保存ファイルはExcelで直接開けます。なお、この機能はPCにExcelがインストールされていなくても実行できます。
入力データ
    • 座標簿に登録されたいる多角形の頂点を点番か点名で指定します
出力データ
    • 面積
    • 頂点数
記録簿
    • 辺長
    • 座標法による計算書
    • 辺長、辺の方向角計算書
座標簿上のポップアップメニューからの点入力
    • 可能
プロット画面上で頂点の指定方法
    • 「図化」ボタン、プロット操作画面の「計算」ボタン、「面積」タブの順にクリックした後、プロット画面で頂点を指定します
入力データの記録
    • 可能 → 入力データの保存
補  足

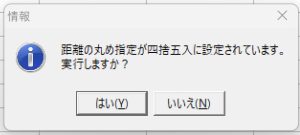

    • 頂点の座標値が小数部4桁の場合は、警告表示後、四捨五入で3桁に丸めた後で面積を計算します
